Un contacteur jour nuit qui refuse de commuter en mode automatique ne signifie pas forcément un appareil défaillant. Dans la majorité des cas que nous rencontrons, le problème se situe en amont du contacteur : liaison C1/C2, contrat HP/HC ou reprogrammation des plages horaires par Enedis via le compteur Linky.
Reprogrammation Linky et nouveaux horaires heures creuses : la fausse panne du contacteur
Avant de démonter quoi que ce soit sur le tableau, vérifiez que votre contacteur jour nuit reçoit toujours une impulsion. Les réformes récentes des plages heures creuses ont modifié les horaires de déclenchement sur de nombreuses communes.
A lire également : Déshumidificateur : laisser allumé toute la nuit, source d'humidité ?
Le cadre actuel impose 8 heures creuses par jour avec un minimum de 5 heures consécutives par plage. La plage nocturne se situe entre 23 h et 7 h. Une plage diurne complémentaire, entre 11 h et 17 h, peut s’ajouter selon les communes sans dépasser le total de 8 heures.
Les anciennes plages intermédiaires (7 h-11 h et 17 h-23 h) sont supprimées dans les nouvelles programmations. Un utilisateur qui attend un basculement automatique vers 22 h constate que le cumulus ne démarre pas et conclut à une panne du contacteur. Le mode auto fonctionne, mais le signal arrive plus tard.
A lire en complément : Fonctionnement continu de la VMC : est-ce nécessaire ?
Pour lever le doute, consultez votre espace client Enedis ou affichez les plages HC directement sur le compteur Linky (touches + et -). Comparez ces horaires avec le moment où vous vérifiez le fonctionnement du ballon.
Contact sec C1/C2 sur compteur Linky : diagnostic du signal d’impulsion
Le contacteur jour nuit ne « décide » rien. Il exécute l’ordre transmis par un contact sec sur les bornes C1 et C2 du compteur Linky. Si ce signal manque, le contacteur reste ouvert en position auto et le chauffe-eau ne démarre jamais pendant les heures creuses.
Nous recommandons de vérifier trois points dans cet ordre :
- Le contrat électrique en cours inclut bien l’option heures pleines/heures creuses. Un changement de fournisseur ou de formule tarifaire peut désactiver le pilotage HC sans notification évidente.
- Le câblage entre les bornes C1/C2 du Linky et la bobine A1/A2 du contacteur est intact, correctement serré et de section adaptée. Un fil desserré sur une borne C1 suffit à couper le signal.
- La bobine du contacteur correspond à la tension du signal. Sur une installation Linky, le contact sec est libre de potentiel : la bobine doit être alimentée en 230 V via ce contact, pas directement par le compteur.
Un test rapide consiste à ponter manuellement les bornes A1/A2 de la bobine en 230 V. Si le contacteur colle et que le ballon chauffe, le problème est en amont (signal C1/C2 ou contrat). Si le contacteur ne réagit pas, la bobine ou le mécanisme est défaillant.
Contacteur jour nuit bloqué en marche forcée ou qui ne tient pas la position auto
Un symptôme fréquent : le sélecteur trois positions (0, Auto, 1) ne reste pas en position auto et retombe sur 1 (marche forcée) ou sur 0. Ce comportement mécanique indique un ressort de rappel cassé ou un mécanisme de verrouillage usé à l’intérieur du contacteur.
Un contacteur dont le sélecteur ne tient plus la position auto est à remplacer, pas à réparer. Le coût du module est marginal par rapport au risque d’un chauffe-eau alimenté en continu sur les heures pleines.
Autre cas : le contacteur tient la position auto mais ne commute pas quand l’impulsion arrive. Nous observons régulièrement des contacts internes charbonnés sur des contacteurs qui pilotent des cumulus de forte puissance depuis plusieurs années. Le test au multimètre en position ohmmètre sur les contacts de sortie (généralement 1/2 et 3/4) confirme le diagnostic : résistance infinie en position fermée signifie contacts grillés.

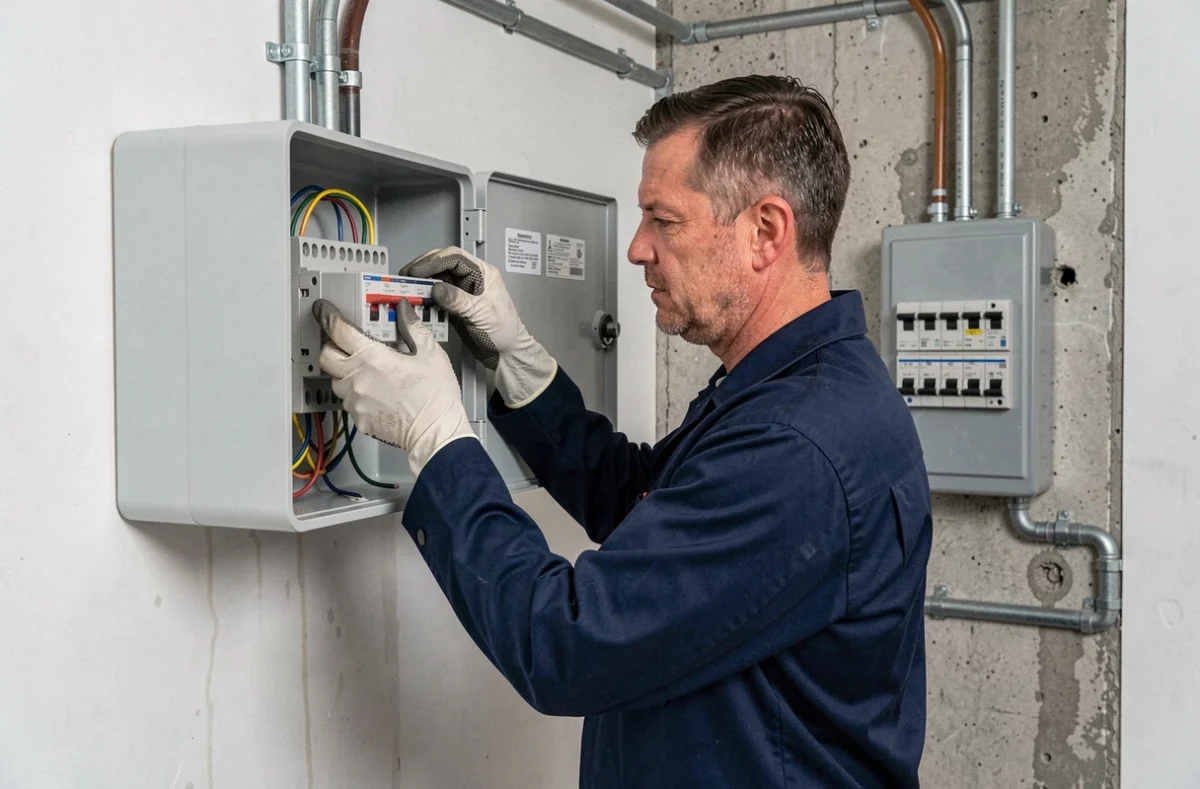

Tableau électrique : vérifications à mener avant de remplacer le contacteur
Le contacteur n’est qu’un maillon. Plusieurs éléments du tableau peuvent provoquer un mode auto inopérant sans que le contacteur soit en cause.
- Le disjoncteur 2 A de protection de la bobine du contacteur a déclenché. Réarmez-le et surveillez s’il retombe. Un déclenchement récurrent signale un court-circuit sur le circuit de commande.
- Le disjoncteur 20 A du circuit chauffe-eau a sauté. Le contacteur commute normalement mais le ballon ne reçoit pas de courant. Vérifiez la résistance du cumulus (un élément entartré peut provoquer une surcharge).
- Le différentiel en tête de rangée a déclenché. Un défaut d’isolement sur le ballon (fuite interne, résistance percée) fait sauter le différentiel pendant les heures creuses, exactement au moment où le contacteur ferme le circuit.
Ce dernier cas est le plus trompeur : le propriétaire réarme le différentiel le matin, tout semble normal en journée, et le cycle recommence la nuit suivante. Le contacteur fonctionne parfaitement mais le défaut d’isolement du ballon coupe le circuit à chaque tentative.
Remplacement du contacteur jour nuit : compatibilité et câblage
Si le diagnostic confirme un contacteur défaillant, le remplacement se fait sur un module standard rail DIN. La plupart des contacteurs résidentiels sont des modèles 20 A ou 25 A bipolaires, en largeur un module. Vérifiez l’ampérage du contacteur d’origine et la tension de la bobine (230 V en résidentiel).
Le raccordement suit un schéma simple : l’alimentation 230 V passe par le disjoncteur 20 A, entre sur les bornes 1/3 du contacteur et ressort sur les bornes 2/4 vers le chauffe-eau. La bobine (bornes A1/A2) reçoit le 230 V piloté par le contact sec C1/C2 du Linky, protégé par un disjoncteur 2 A dédié.
Tout intervenant doit couper le disjoncteur général avant manipulation sur le tableau. Un contacteur se remplace hors tension, bornes serrées au couple recommandé par le fabricant.
Le mode automatique d’un contacteur jour nuit dépend d’une chaîne complète : contrat HP/HC actif, signal C1/C2 transmis par le compteur, bobine alimentée, contacts internes fonctionnels, et circuit de puissance protégé par des disjoncteurs correctement calibrés. Traiter chaque maillon dans l’ordre évite de remplacer un contacteur qui n’a jamais été en panne.
