Le bastaing et le madrier sont deux pièces de bois massif omniprésentes dans les charpentes françaises. Leurs sections standardisées donnent l’impression qu’il suffit de choisir l’un ou l’autre selon l’épaisseur souhaitée. La réalité du dimensionnement pour une toiture est plus exigeante : la section dépend de la portée, de l’entraxe, des charges climatiques locales et de la classe de résistance du bois. Confondre ces paramètres, c’est risquer une flèche excessive ou un surdimensionnement coûteux.
Classe de résistance C18 ou C24 : le paramètre que les tableaux standard ignorent
La plupart des guides en ligne proposent des sections de bastaing ou de madrier « prêtes à l’emploi » pour une portée donnée. Ces tableaux omettent presque toujours la classe de résistance du bois selon la norme NF EN 338.
A voir aussi : Emmaüs et le rachat de meubles : modalités et options disponibles
Un bastaing en C18 (épicéa courant, non classé mécaniquement) n’offre pas la même rigidité qu’un bastaing en C24 (bois classé, souvent douglas ou épicéa trié). Pour une même portée et un même entraxe, la section requise en C18 sera supérieure à celle requise en C24. Ignorer ce paramètre conduit soit à sous-dimensionner la pièce, soit à payer plus cher pour une section inutilement large.
Lorsque vous achetez du bois de structure en négoce, vérifiez le marquage CE et la classe mécanique imprimée sur la pièce. Un bastaing vendu sans mention de classe ne garantit pas un comportement prévisible sous charge.
A lire aussi : Invasion de petite bete noir maison : quelles solutions durables en 2026 ?
Portée, entraxe et charges climatiques : les trois variables du calcul de section
Dimensionner un bastaing ou un madrier pour une toiture revient à vérifier deux critères simultanément : la résistance (la pièce ne casse pas) et la flèche (la pièce ne fléchit pas au-delà d’une limite admissible). Les Eurocodes, qui remplacent les anciennes règles CB 71, fixent généralement une flèche maximale de L/300 pour les éléments de toiture.
La portée libre entre appuis
C’est la distance entre deux murs porteurs ou deux pannes sur lesquels repose la pièce. Plus la portée augmente, plus la hauteur de section doit croître. La règle empirique souvent citée pour un toit plat (5 cm de hauteur par mètre de portée) donne un ordre de grandeur, mais elle ne tient pas compte des charges réelles ni de l’essence du bois.
L’entraxe entre les pièces
Un entraxe réduit (par exemple 40 cm) répartit la charge sur davantage de pièces et permet d’utiliser des sections plus faibles. Un entraxe large (60 cm ou plus) concentre la charge et impose une section plus généreuse. Les retours terrain divergent sur ce point : certains artisans préfèrent systématiquement un entraxe serré pour se donner de la marge, d’autres optimisent au plus juste pour réduire le volume de bois.
Les charges climatiques locales
Les charges de neige et de vent varient fortement selon la zone géographique. Un projet en zone de montagne subit des surcharges de neige bien supérieures à celles d’un projet littoral. Les Eurocodes définissent des cartes de zones de neige et de vent actualisées. Deux toitures identiques en pente et en entraxe peuvent exiger des sections de madrier très différentes selon qu’elles se trouvent dans les Vosges ou en Charente-Maritime.
- La portée libre détermine la hauteur minimale de la pièce de bois.
- L’entraxe conditionne la largeur et le nombre de pièces nécessaires sur la longueur du versant.
- Les charges climatiques imposent une vérification spécifique à chaque localisation, rendue obligatoire par les Eurocodes (EN 1995-1-1).
Bastaing ou madrier pour la toiture : quand la section fait la différence

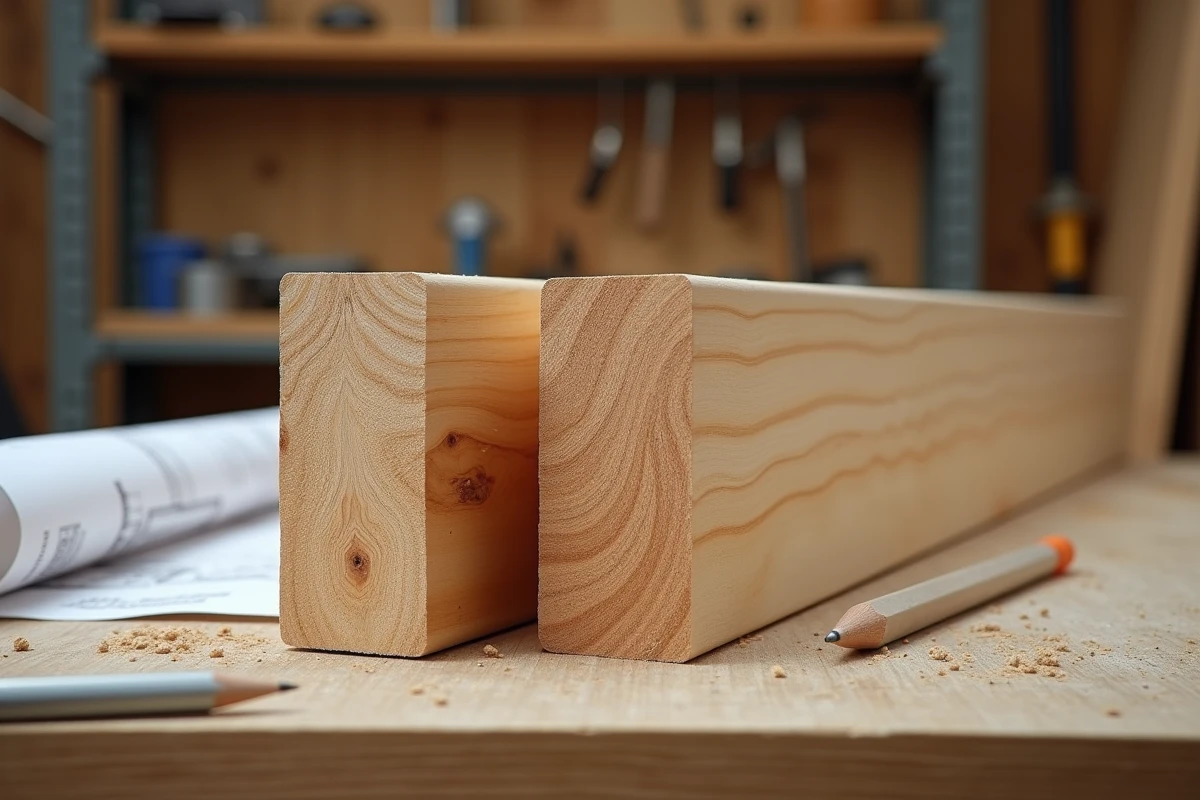

Le bastaing présente une section courante d’environ 63 x 175 mm. Le madrier, plus épais, tourne autour de 75 x 225 mm. Ces dimensions ne sont pas arbitraires : elles correspondent à des capacités portantes distinctes.
Pour des portées modérées (inférieures à trois mètres) avec un entraxe serré, le bastaing suffit dans la majorité des configurations de toiture légère (couverture en tuiles canal, bac acier). Le madrier devient pertinent dès que la portée dépasse trois à quatre mètres ou que la couverture est lourde (tuiles béton, lauzes).
En revanche, un madrier utilisé sur une portée courte représente un surcoût sans bénéfice structurel. Le bois supplémentaire alourdit la charpente et complique la manutention sans améliorer la rigidité utile.
Vérification de la flèche : le calcul que personne ne montre
La formule de vérification de la flèche sous charge uniformément répartie est celle-ci : f = 5qL⁴ / (384EI), où q représente la charge linéaire, L la portée, E le module d’élasticité du bois et I le moment d’inertie de la section. Le résultat doit rester inférieur à L/300 pour satisfaire les exigences des Eurocodes.
Cette formule explique pourquoi la hauteur de section a un impact considérable : le moment d’inertie I dépend du cube de la hauteur. Passer d’un bastaing de 175 mm à un madrier de 225 mm ne représente pas une augmentation de rigidité proportionnelle à l’écart de hauteur, mais bien plus importante grâce à cet effet cubique.
Les données disponibles ne permettent pas de fournir un tableau universel de sections par portée, car le module d’élasticité E varie selon la classe de résistance et l’essence. Un calcul propre à chaque projet reste la seule approche fiable.
Erreurs fréquentes sur le dimensionnement bastaing madrier en toiture
- Se fier à un tableau de sections trouvé en ligne sans vérifier la classe de résistance du bois ni la zone climatique du projet.
- Confondre portée totale et portée libre : la distance entre nus de murs porteurs n’est pas la même que la distance hors-tout de la pièce, et c’est la portée libre qui entre dans le calcul.
- Négliger l’humidité du bois au moment de la pose. Un bastaing non séché (humidité supérieure à la classe de service prévue) verra son module d’élasticité chuter, augmentant la flèche réelle par rapport au calcul théorique.
- Omettre le poids propre de la couverture dans le calcul des charges. Les tuiles béton pèsent nettement plus qu’un bac acier, et cette différence modifie la section requise.
Le dimensionnement d’un bastaing ou d’un madrier pour une toiture ne se résume pas à un choix entre deux sections standard. La classe de résistance, la portée libre, l’entraxe, les charges climatiques locales et le type de couverture interagissent. Faire vérifier le calcul par un bureau d’études structure ou un charpentier qualifié reste la seule garantie que la pièce choisie tiendra ses engagements sur la durée de vie de la toiture.
